在矿山开采、建材生产、公路建设等领域，物料的粗碎和中碎环节至关重要。PE400×600颚式破碎机作为一款经典的中小型破碎设备，凭借其结构紧凑、操作简便、维护成本低等优势，深受用户青睐。本文结合产品相册展示的核心优势，从机电一体化的角度，全面介绍该机型的外观设计、机械结构与电气控制系统，为您呈现一台高效、可靠、智能的破碎装备。

一、产品外观与结构展示

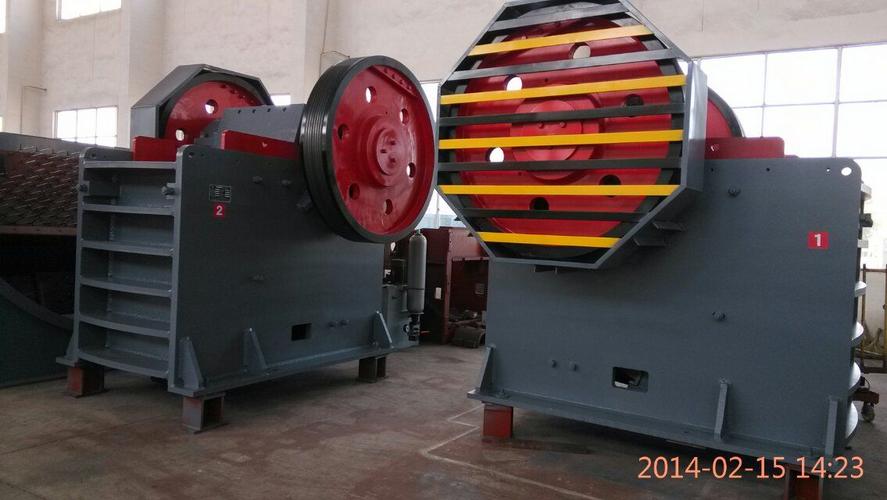

翻开PE400×600颚式破碎机产品相册，首先映入眼帘的是其坚固扎实的整体造型。设备采用高强度铸钢机架，表面经喷砂除锈及多层防锈涂装处理，不仅美观耐用，更能适应恶劣的户外工况。相册中可清晰看到：

• 进料口尺寸：400mm×600mm，允许最大给料粒度为340mm，满足中小规模生产需求。
• 破碎腔型：深腔对称V型设计，有效提高进料效率与破碎比（可达4-6）。
• 排料口调节：通过楔块或垫片式调整装置，可在40-100mm范围内灵活调节出料粒度，操作简便。
• 飞轮与偏心轴：优质铸钢飞轮经动平衡测试，配备重载偏心轴，运转平稳，冲击力小。

The gallery clearly showcases the robust cast steel frame and the deep V-shaped crushing chamber. Each component is designed for durability and ease of maintenance, from the reversible jaw plates to the centralized lubrication system.

二、机械系统：强劲动力的核心

PE400×600颚式破碎机的机械传动系统是其高效破碎的关键。相册细节图展示了以下核心部件：

1. 电机与传动

• 主电机功率为30kW（6极电机），通过V带传动驱动偏心轴旋转。相册中标识了电机的安装位置及皮带防护罩的安全设计。
• 采用三角皮带轮传动，具备过载打滑保护功能，避免突然过载对设备造成损坏。

2. 破碎机构

• 动颚总成采用高强度铸钢件，配备可逆颚板，延长使用寿命。
• 肘板（推力板）作为过载保护元件，当进入不可破碎物时，肘板首先折断，保护整机安全。相册中特别展示了肘板的安装与快速更换方法。

3. 润滑与密封

• 偏心轴轴承采用脂润滑，配备手动干油泵集中润滑系统，相册中清晰标注了各润滑点位置及润滑周期（建议每8小时施打一次）。
• 轴承端盖采用双重迷宫密封+骨架油封结构，有效防止粉尘进入，适应性更广。

The mechanical assembly with labeled components helps operators understand daily maintenance routines, such as checking the wear of jaw plates and the clearance of the toggle plate.

三、电气控制系统：智能化与安全并重

现代颚式破碎机不仅需要强大的机械性能，更需要智能化的电气控制。产品相册中的电气部分详细展示了以下配置：

| 电气元件 | 功能说明 |
|---------|----------|
| 电机启动器 | 星三角启动或软启动配置，降低启动电流冲击 |
| 过载保护装置 | 热继电器+电流互感器，实时监测电机电流 |
| 紧急停机按钮 | 机身侧面及控制箱双点位设置，确保安全 |
| 运行指示灯 | 视频柜面板显示电源、运行、故障状态 |
| 配电箱防护 | IP54防护等级，防尘防水，适应恶劣环境 |

相册还介绍了可选配的变频调速系统，用户可根据物料特性调节转速，实现节能与产能的优化平衡。集中控制柜采用模块化设计，支持远程启停及故障报警输出，为后续接入自动化生产线预留接口。

四、机电协同优势与典型应用

PE400×600颚式破碎机的机电一体化设计并非简单叠加，而是深度协同：

• 自适应负载调节：电气系统实时监测电机负荷，配合机械飞轮的储能作用，保证破碎过程中动力输出平稳，减少冲击对电网的影响。
• 安全防护联动：机械过载保护（肘板断裂）与电气过载保护（热继电器动作）双保险，确保人机安全。
• 维护预警机制：相建议接入振动监测传感器与大电流报警装置，通过PLC分析，可提前预警轴承磨损或电机故障。

产品相册中收录了多个应用案例照片，包括石英石破碎线、建筑垃圾资源化利用项目和石灰石制砂生产线。这些实例显示设备能与振动给料机、圆锥破、振动筛等设备高效配合，实现系统的全自动化控制。

五、维护与保养指南（相册配套图文）

产品相册在每个易损件章节都配有特写图和文字说明：

• 颚板：检查颚板齿头厚度，建议磨损达2/3时更换；可调头使用以延长生命周期。
• 轴承：每3-6个月补充润滑脂，剧烈振动或异常噪音需立即停机检查。
• 皮带：定期检查张紧度，避免打滑；当垂度超过15mm时应调紧。
• 电气：定期清理电机风罩积尘，紧固接线端，用兆欧表检测绕组绝缘电阻（每年至少一次）。

The electrical section provides instruction sheets with photos showing inspection points and periodicity table, ensuring operators can form preventive vaschers.

##

PE400×600颚式破碎机通过合理的机械结构与可靠的电气控制融合，充分发挥了中小型破碎机的潜能。这款产品相册不仅是一套机械图纸的展示，更是一份完整的技术说明书、养护学文件和内容交付包的图文记录。通过影像物智联，机电传动相辅相成。对于采购决策,操作规范以及维护管理都有极大的参考资料的实际用处.From dimensional charts which illustrates the dust area and work cycles…本机能够作为高性价比之选的粗碎设备在工程整体方案中保持寿命高经济性与作业的稳定性。想了解设备详图及价格，可以找product desk sample pages(附页)
